一、系统简介

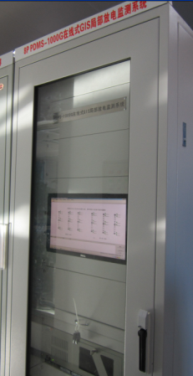

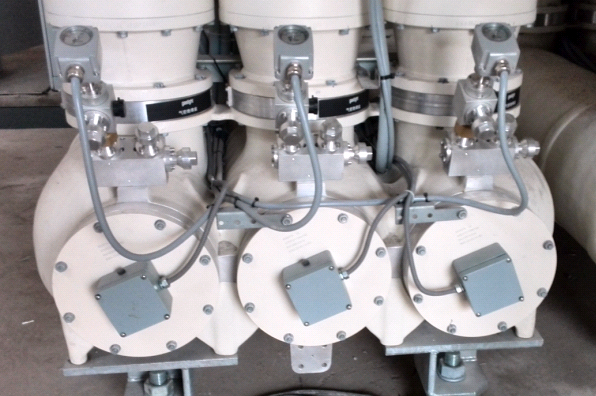

PDMS-1000G在线式GIS局部放电监测系统采用特高频UHF技术对运行中的GIS进行局部放电在线监测。系统采用分布式测量结构，由局放传感器、信号采集单元和处理单元（IED）组成。每个采集单元具备多个局放监测通道，可安装在UHF被监测设备附近，并通过信号电缆与安装在GIS上的特高频传感器就近进行连接，避免信号传输过程中的衰减和失真，保证局放监测的灵敏度及抗干扰能力。

二、系统特点

• 先进的信号传感技术

采用特高频（UHF）技术监测GIS的局部放电，配合动态选频检测技术及监听级的UHF信号接收处理，彻底解决现场复杂干扰对检测灵敏度的影响问题，能够灵敏监测到-80dBm的局部放电信号。

• 完善的诊断分析功能

具有完善的数据分析和诊断功能，在向用户提供主设备状态信息的同时对故障进行诊断，并可以多种方式发送预警信息（包括GPRS手机短信预警方式）。

• 遵循IEC61850通讯规约

全面支持IEC61850通讯规约，满足智能变电站建设要求，并具备成功的实际运行经验。

• 良好的电磁兼容性

数字化就地智能监测装置从设计到制造的各个阶段，充分考虑到变电站的恶劣电磁环境，产品通过了相关电磁兼容试验，并在多个不同电压等级的变电站现场得到验证。
