小信号测试法,220kV丰都变电站220kV侧1回2回CVT,CVT电容安装错误
日期:2011-09-29

单位名称:【国网重庆电科院



一、装置概况

生产厂家:厦门红相电力设备股份有限公司

装置名称:590K电容式电压互感器现场校验仪

装置型号:590K CVT ERROR TESTER



二、案例经过

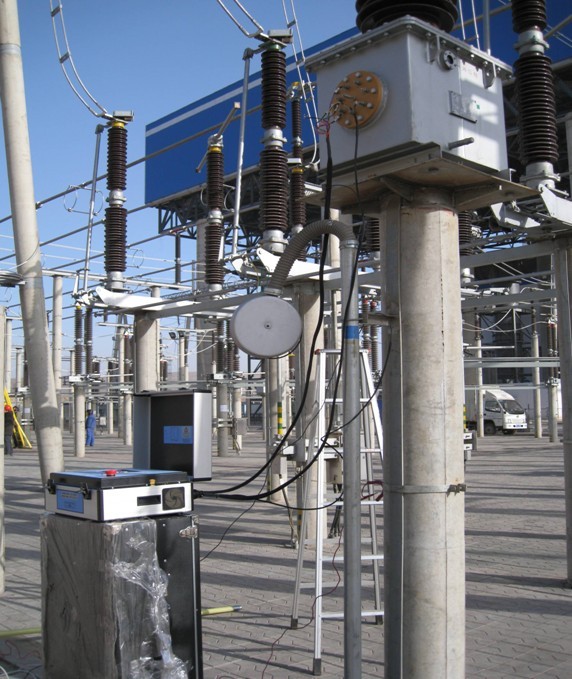

2010年01月,应重庆电科院的邀请,我司技术人员使用590K电容式电压互感器现场校验仪对重庆市220kV西山坪变电站、220kV丰都变电站进行了测试,验证小信号测试技术在现场CVT误差的测试效果。590K测试设备采用了小信号测试法,结合变频技术,因此设备体积小、重量轻,无需庞大的升压设备。现场测试图如下:

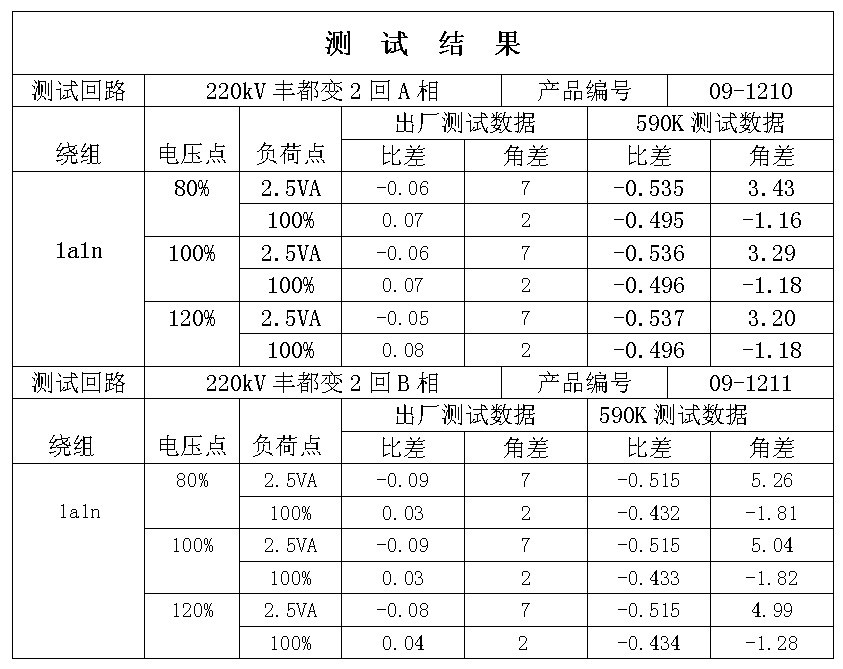

开始在220kV丰都变2回进行测试时,发现A相(编号:09-1210)、B相(编号09-1211)测试数据明显超差,被测CVT参数及测试数据表如下:

生产厂家:桂林电力电容器厂         型号:TYD220-0.01H

二次绕组:1a1n   57.7V,100VA ,0.2级

          2a2n   57.7V,100VA ,0.5级

          3a3n   57.7V,100VA ,3P级

          DaDn  100V,  50VA ,3P级

电科院冯工、周工及红相技术人员共同对测试数据进行分析,认为同时出现2只CVT超差的情况较为罕见,且该CVT为新安装设备,存在特性参数变化的可能性很小,因此一致认为安装人员在安装上节电容时出错的可能性较大。于是联系厂区负责人,由厂区负责人安排施工方对电容进行确认,最终确认6只CVT中有4只CVT存在电容安装错误的问题,经调整后再对1、2回路共6只CVT进行测试,测试数据线性度好,与出厂测试数据偏差不超过0.03%。

三、检测方法

590K采用了是小信号测试法、异频测试法,检测方法为:

根据互感器的经典误差原理,通过对电磁电压变比、CVT变比、电容分压比、二次回路阻抗及励磁导纳等参数的测试,结合被测CVT的负荷参数,根据误差公式实现对被测CVT的误差测试。

1.通过对CVT注入测试小信号,测试出电磁部分物理参数及电容部分的分压比、补偿电抗器等参数,运用互感器误差理论,通过傅立叶变换、插值理论,建立数学模型,自动得出误差变换,计算出CVT的误差。

2.通过运用变频、选频特性,解决现场信号对测试结果干扰问题。

3.实时对谐振状况进行分析检测,并采取必要的阻尼、过电压保护单元,确保了测试过程中的安全。

4. 在测试过程中,采用电桥自动平衡测试法进行电容单元的测试,测试过程中无需打开箱体接线。

设备在信号采样处理方面采用了变频选频技术,避开了测试现场的工频干扰,使得测试结果不受测试现场的影响。同时为了避开测试过程中由于测试信号导致的谐振现象,设备需对整个测试回路进行时时监控,并采用过压保护和紧急按钮,确保了测试过程中不会出现高电压。设备的采集板采用了高精度电子器件,拥有14位的A/D转换分辨率、多通道快速数据传输口,使得既保证了测试精度,同时使采集板与处理器能保证采集的数据及时转换和处理,大大提升了测试速度。

四、经验体会

目前对CVT的检测主要为采用传统比对法,受测试环境、停电时间安排、人员安排的限制,存在一部分CVT未能按照规程正常检测。但由于电容安装错误、接线错误、CVT参数特性发生变化、受运行环境影响等导致现场CVT超差、隐患运行无法及时发现,致使线路的计量、安全运行无法受到保障,给电力行业的工作带来不便和隐患。

小信号测试法具有的轻便、安全、节省花费等优势,今年在电力行业,特别是互感器的现场检测中得到广泛运用。

590K运用了小信号测试理论,结合变频、选频的抗干扰技术及现代微电子技术,使得该设备在现场中具有良好的实用性。通过上述两个案例,可体会到,该类测试方法在解决现场测试笨重、人工强度大、测试电压高、受现场测试环境及停电检修方面的安排具有极大的优势。同时该设备的使用在保障电网精确计量、安全运行,提高CVT设备检修和维护效率将发挥巨大的作用。





案例02

案例名称:【小信号测试法,110kV清溪电站,现场无法开展CVT测试工作

单位名称:【南网贵州省电科院

一、装置概况

生产厂家:厦门红相电力设备股份有限公司

装置名称:590K电容式电压互感器现场校验仪

装置型号:590K CVT ERROR TESTER

二、案例经过

2009年07月,贵州省110kV清溪电站安排停电检修,依据规程要求需对站内3台CVT进行现场测试,受条件限制,传统设备无法运抵现场进行测试,测试现场情况如图所示:



为满足测试需求,保证现场CVT的正常运行,贵阳中试所与红相技术人员共同一道,采用红相公司生产的590K对清溪变的3台CVT进行现场测试,并对测试结果与出厂数据进行分析比对,确保了现场运行的CVT准确、稳定、正常运行。

三、检测方法

590K采用了是小信号测试法、异频测试法,检测方法为:

根据互感器的经典误差原理,通过对电磁电压变比、CVT变比、电容分压比、二次回路阻抗及励磁导纳等参数的测试,结合被测CVT的负荷参数,根据误差公式实现对被测CVT的误差测试。

1.通过对CVT注入测试小信号,测试出电磁部分物理参数及电容部分的分压比、补偿电抗器等参数,运用互感器误差理论,通过傅立叶变换、插值理论,建立数学模型,自动得出误差变换,计算出CVT的误差。

2.通过运用变频、选频特性,解决现场信号对测试结果干扰问题。

3.实时对谐振状况进行分析检测,并采取必要的阻尼、过电压保护单元,确保了测试过程中的安全。

4. 在测试过程中,采用电桥自动平衡测试法进行电容单元的测试,测试过程中无需打开箱体接线。

设备在信号采样处理方面采用了变频选频技术,避开了测试现场的工频干扰,使得测试结果不受测试现场的影响。同时为了避开测试过程中由于测试信号导致的谐振现象,设备需对整个测试回路进行时时监控,并采用过压保护和紧急按钮,确保了测试过程中不会出现高电压。设备的采集板采用了高精度电子器件,拥有14位的A/D转换分辨率、多通道快速数据传输口,使得既保证了测试精度,同时使采集板与处理器能保证采集的数据及时转换和处理,大大提升了测试速度。
