案例展示
地电波检测开关柜内电缆头螺丝松动引起的局部放电
日期:2011-09-27

单位名称:【 新疆电力公司乌鲁木齐供电分公司 】

1、开关柜局部放电状态检测系统

装置生产厂家:厦门红相电力设备股份有限公司

名称及型号:开关柜局部放电综合管理系统PDAMS-1000

       开关柜局部放电综合管理系统包括开关柜局部放电巡检终端和后台应用管理软件两大部分组成,其中开关柜局部放电巡检终端采用地电波和超声波联合检测技术实现开关柜设备局部放电的现场检测,终端检测获得的数据由后台应用管理软件进行集中管理、分析和应用。

2、案例经过

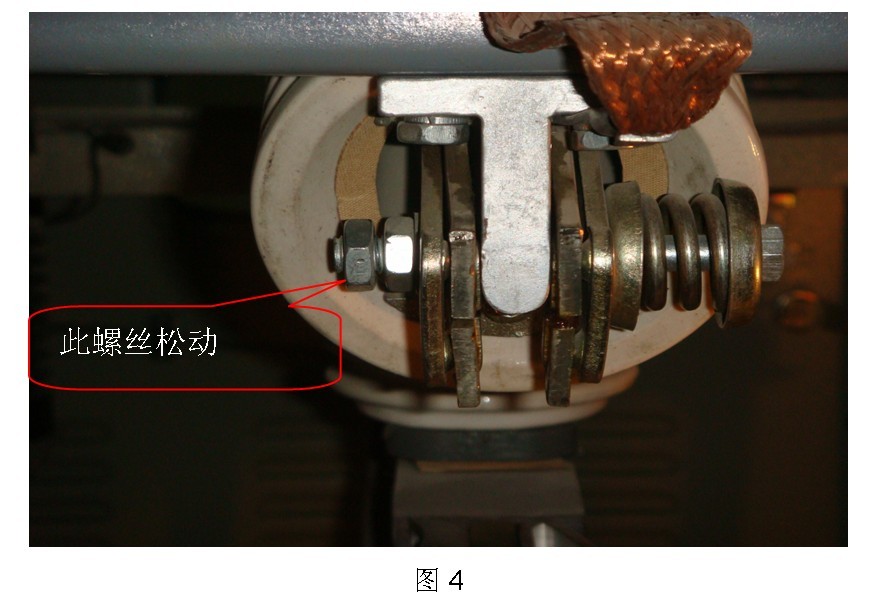

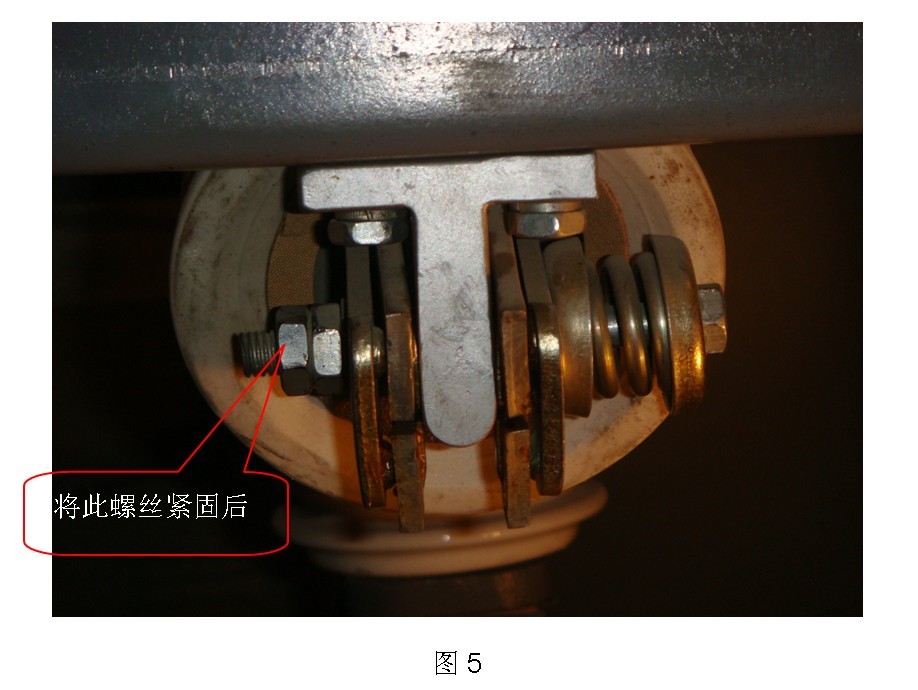

       2008年7月,使用PDAMS-1000开关柜局部放电综合管理系统的巡检终端在乌鲁木齐供电公司八户梁220kV变电站对站内10kV开关柜进行局部放电检测,将检测数据录入到后台软件分析并结合现场情况发现“八加线1016开关柜”后面板局部放电检测值最大,检测幅值为31dB。对该柜体使用定位技术定位后发现,放电位于该开关柜后面板左下侧。后对该开关柜停电检修,发现该开关柜后面板左下侧C相电缆头螺丝松动(见下图4和图5),产生了一定的局部放电,检修时已对此设备的螺丝进行紧固,检修后再次进行测试,该开关柜幅值由31dB降到10dB以下。

3、检(监)测技术和分析评价方法

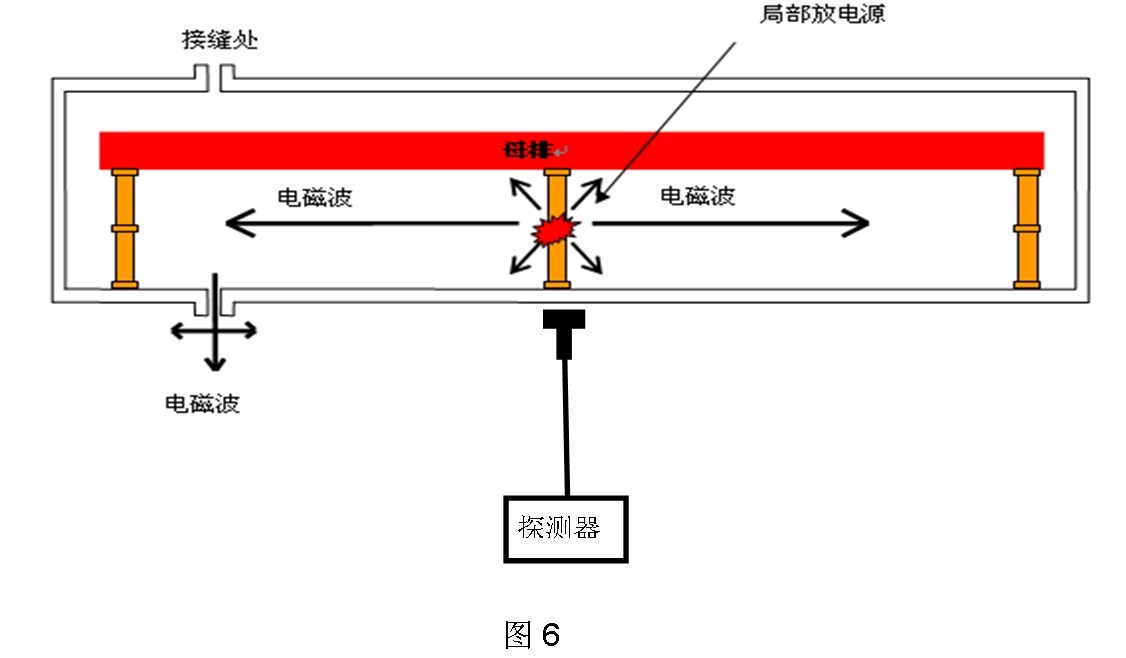

       本次检测出故障的局放检测方法为地电波技术,地电波技术是基于电磁波的局放检测技术,当开关柜的内部元件对地绝缘发生局部放电时,少部分放电能量会以电磁波的形式转移到柜体的金属面板上,并产生持续约几十纳秒的地电波信号,并在柜体表面按照传输线效应进行传播。地电波检测技术采用容性传感器探头检测柜体表面的地电波信号。

       使用PDAMS-1000开关柜局部放电综合管理系统的巡检终端现场检测开关柜上地电波数据,将检测数据录入到后台的应用管理软件予以统一保存,数字化管理,并运用多种分析算法对数据进行分析,判断开关柜是否存在局部放电现象,并给出一个辅助的检修指导建议。

开关柜局部放电综合管理系统的后台软件采用多种算法对地电波检测数据进行分析,判断开关柜的局部放电情况。

1、  横向分析:

       对同一个开关室内所有开关柜的测试结果进行比较,当某一开关柜的测试结果明显比其它相邻开关柜的测试结果及现场背景值大时,就可以初步认为此设备存在缺陷的可能性较高。

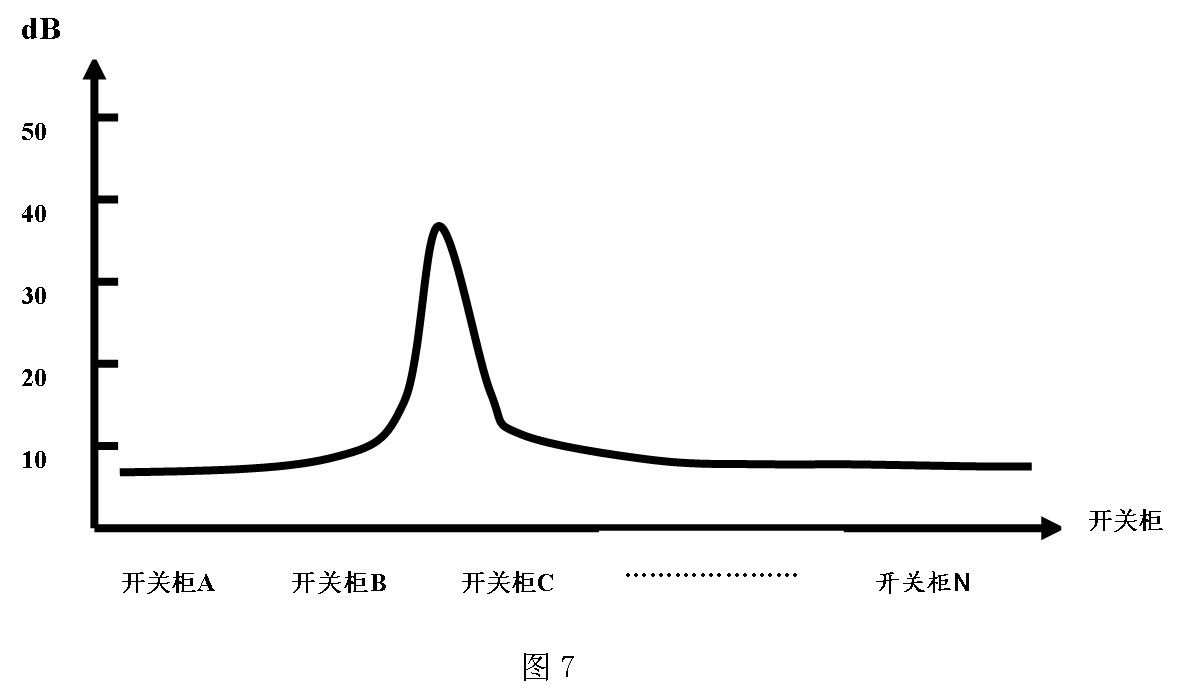

该分析方法还可以应用于局放源的定位,根据内部放电而产生的地电波脉冲波到达不同位置所产生的地电波强度不同,通过比较同一开关柜室内一组开关柜的地电波检测幅值来确定局部源的位置。

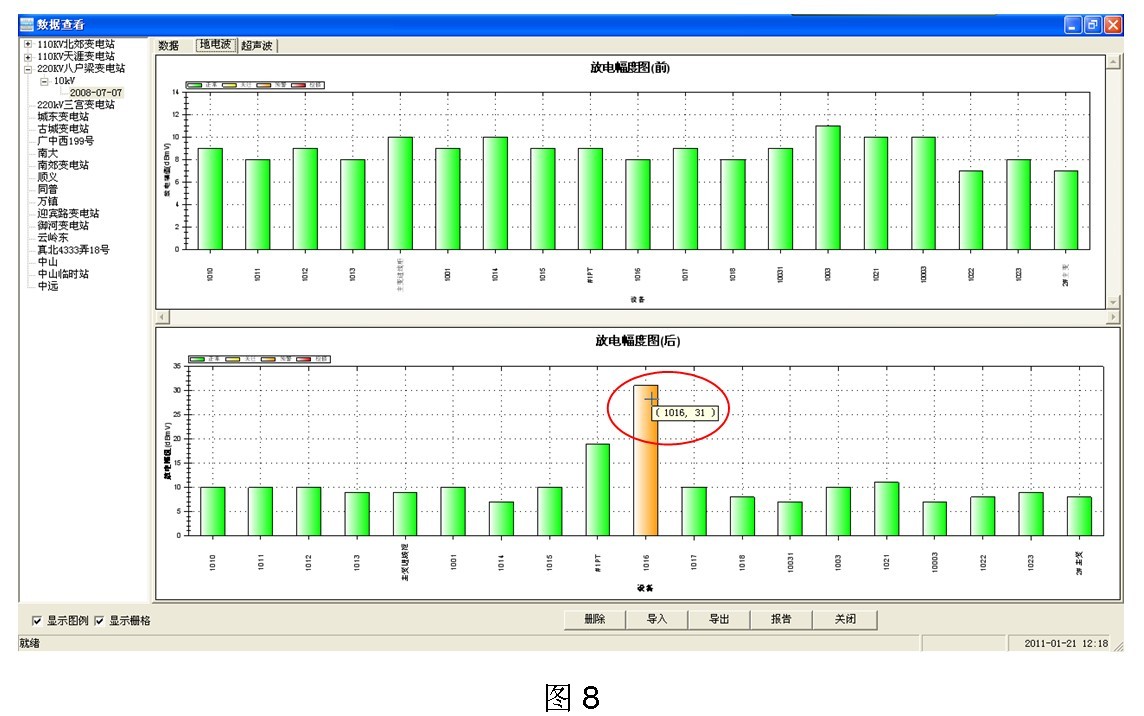

2、以本案例为例,应用PDAMS-1000的后台应用管理系统对检测数据进行分析,可以得到以下地电波横向分析图谱,如图8

       该图谱为横向分析的结果,从图中可以看出名称为1016的开关柜系统给出的可能不正常的提示,软件通过改变相应图柱的颜色来予以提示。1016开关柜的地电波检测值为31dB,与周围其他开关柜的检测值比较明显偏大,且超过了相应的阈值水平,需要特别注意,增加巡检周期或停电检查。用户也可以在数据列表查看检测数据并得到相应的提示,如图9。

       从图8中,根据个体的测试结果比其它开关柜的测试果及现场背景值均大的分析结果,还可以初步确定名称为1016开关柜存在缺陷的可能性较大,进而实现该柜体为局放源的初步定位。

       本来,还可以采用以时间为轴分析开关柜局放变化趋势,但是目前数据量不够,大多数只有一次检测数据,所以无法进行,该分析在判断设备局放状态方面可以作为横向分析的有利和有效的补充。
